El éxito de una imagen pertinente y de calidad reside principalmente en el desempeño de tu transductor. Es el quien va a transmitir las informaciones principales de lo que pasa en la superficie del agua a tu sonda, pero para esto se necesita que el montaje sea perfecto para que su desempeño no sea alterado. Con la multiplicación de herramientas de instalación en el mercado de ecosondas, es importante recordar las reglas de base para una instalación óptima de tu transductor.
Montaje de un transductor sencillo
La ubicación e instalación del transductor de tu sonda o Sonda GPS bajo el casco de tu barco de pesca por ejemplo, influirán en el rendimiento de las señales transmitidas a la ecosonda:
- El transductor debe estar bajo la línea de agua de forma permanente,
- Debe estar lo suficientemente alejado de la hélice para evitar cualquier tipo de turbulencia que pudiese interferir las informaciones transmitidas. Algunas pruebas pueden ser necesarias para encontrar la mejor ubicación,
- El transductor debe estar en la prolongación del fondo del casco pero debe permanecer aproximadamente 1,5cm bajo la embarcación. Debe tener una ligera inclinación para evitar las burbujas de aire,

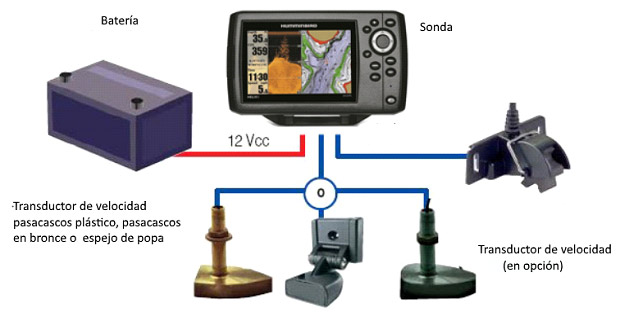

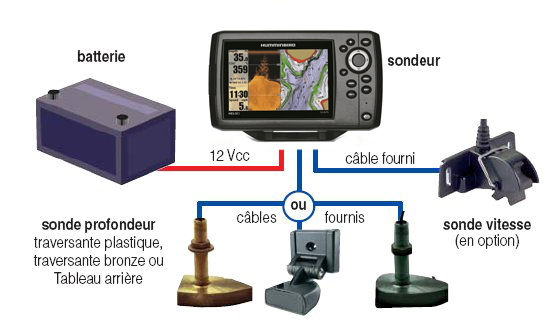

- La ecosonda, como cualquier otro tipo de equipamiento náutico electrónico, debe estar conectado directamente a la batería. El sistema de propulsión de tu embarcación te permitirá escoger tanto el tipo de transductor como su ubicación en la embarcación. Sin embargo, ciertas reglas existen:
- El transductor debe ubicarse cerca de la línea central del casco, en un punto que la aleje lo más posible de las turbulencias,
- No debe estar muy cerca de la proa para protegerla de los remolinos,
- Adelante del sistema de propulsión, evitando de esta manera las perturbaciones que tengan como origen la rotación de la hélice,
- Si te sobra cable del transductor no lo enrolles, así evitarás obstaculizar la calidad de las informaciones recibidas. Deja siempre el cable suelto.
Los tipos de transductores y sus montajes
- Fuera de borda: transductor de popa, montaje en la parte derecha del espejo de popa, donde los remolinos son más débiles. (Ejemplo de transductor de popa: Humminbird SH-A03T).
En una embarcación con un motor fueraborda, el transductor de popa debe ser montado en el estribor del espejo para limitar al máximo las turbulencias debidas a la rotación de la hélice.

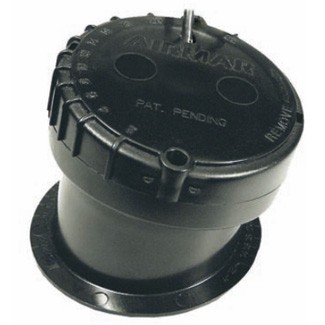

- Intraborda eje : pasacascos o para pegar (Ejemplo de transductor a pegar: Airmar P79 600W)

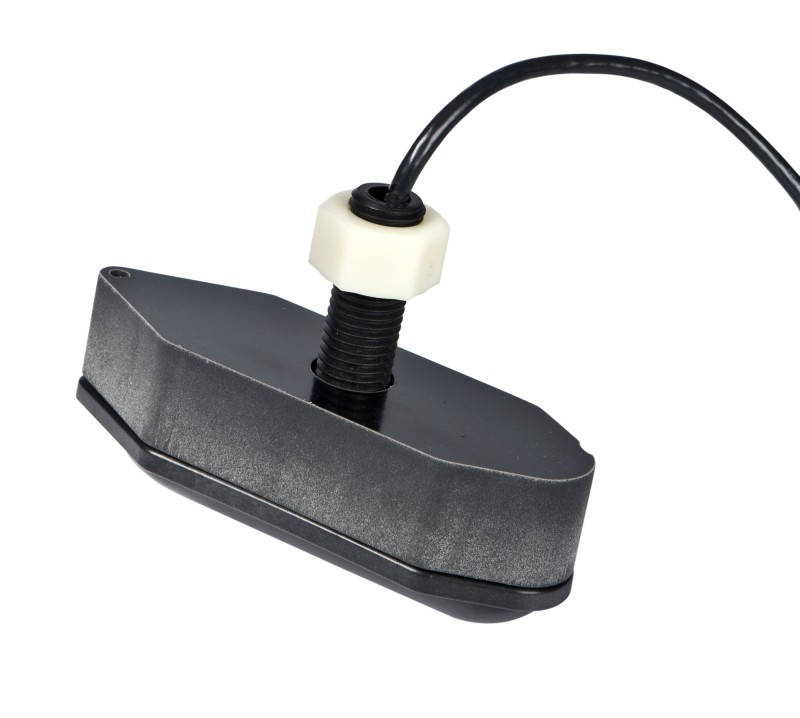

- Intraborda Z Drive (cola) : pasacascos (Ejemplo de transductor pasacascos: Lowrance LSS-2)

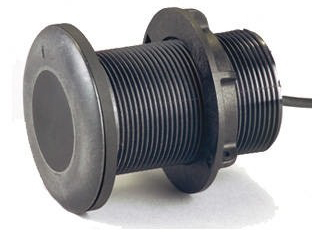

- Velero : transductor pasacascos oo para pegar, colocado a 40 cm delante de la quilla (Ejemplo de transductor para pegar: Humminbird SH-B03 FM).
Para los propietarios de sondas Humminbird: hagan clic en el siguiente enlace con el fin de conocer que transductor será compatible con su aparato: ¿Qué tipo de transductor para tu sonda Humminbird?

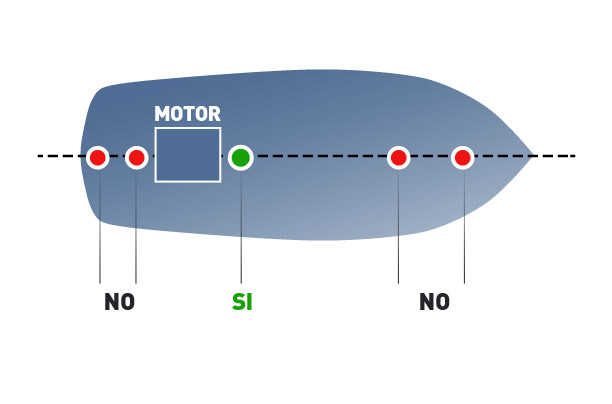

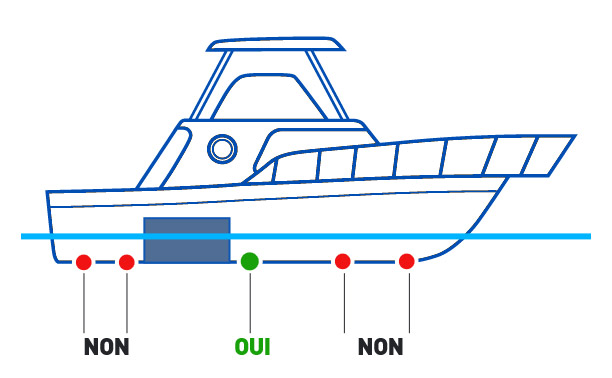

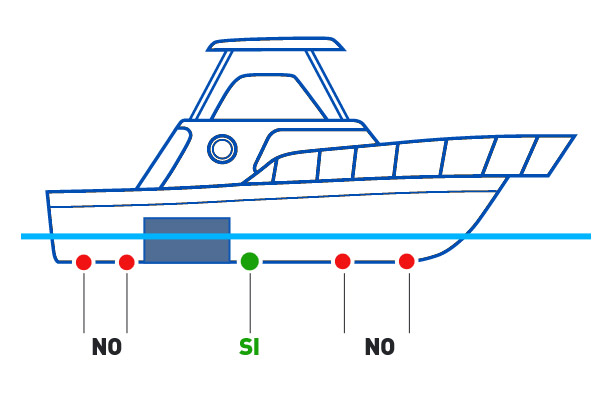

Posicionamiento del transductor en una embarcación con motor Intraborda y Fueraborda
Cerca de la línea de crujía y delante del motor

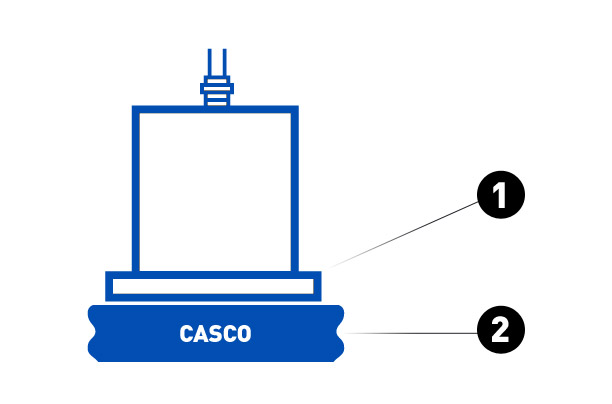

Transductor que emite a través del casco
1 : Epoxi o Araldite bicomponente, evitando las burbujas de aire cuando se pegue
2 : Grosor del casco inferior a 15mm
Transductor pasacascos, fondo en V
1 : Cuña
2 : Casco
3 : Cuña
4 : Transductor paralelo a la línea de agua

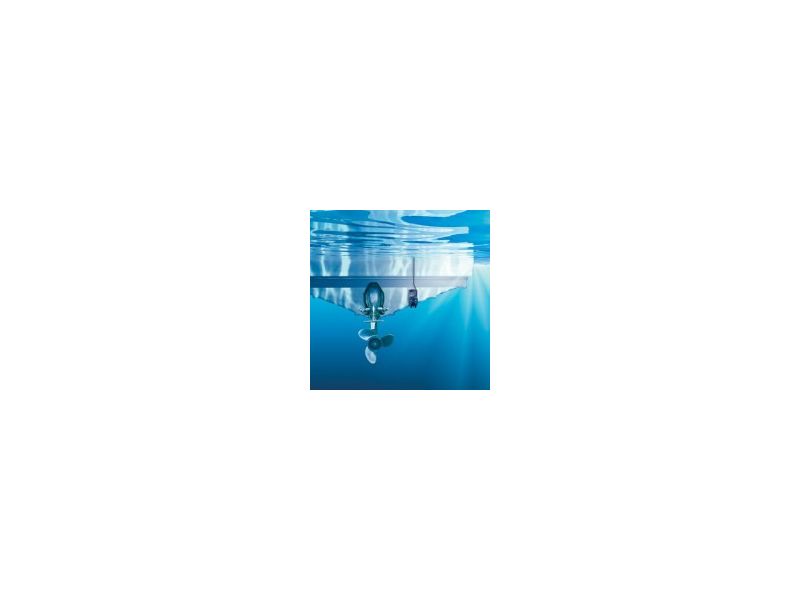

En un barco con motor fuera de borda
El transductor de popa debe estar montado en el estribor de la popa para limitar al máximo las turbulencias debidas a la rotación de la hélice.
Por supuesto, el montaje del transductor se debe adaptar en función de las especificidades de cada embarcación..
Por ejemplo, un transductor pasacascos en bronce deberá colocarse en un barco de madera (¡Jamás un transductor de bronce debe ir en un barco de aluminio!) Mientras que un transductor pasacascos plástico deberá ser instalado en un barco en poliéster.
Importante : sin importar el tipo de montaje o de transductor se debe intentar posicionar el transductor de forma perpendicular al fondo del agua, excepto por los transductores pasacascos.
Finalmente, tienes la posibilidad de comprar una ecosonda en versión portátil con un transductor de popa con una ventosa. Este tipo de sonda puede ser utilizada en pequeñas embarcaciones como un kayak por ejemplo.
Instalación de un transductor de popa mediante pegado
Pueden en ciertos casos ser pegados al interior del casco y hacer su trabajo a través de este. El epoxi o la Araldite son generalmente utilizados, pero también es posible utilizar Sikaflex tomando varias precauciones para evitar que burbujas de aire queden atrapadas durante el proceso de pegado. El espesor del casco debe ser inferior a 15 mm y realizado en una resina de calidad, no una llena de burbujas de aire, lo que no es el caso de varios barcos. La superficie donde se pega el transductor debe estar libre de cualquier aspereza.
